Tá Vet Energy ar cheann de na Stack Cill Cille Breosla Aeir Fuaraithe Aeir cáiliúil tSín 1700W do mhonaróirí UAV agus soláthraithe. Déanann ár monarcha speisialtóireacht i ndéantúsaíocht 1700W Stack Cell Breosla Aeir Fuarú do UAV. Cloíimid le prionsabal an treoshuímh cáilíochta agus tosaíocht an chustaiméara, cuirimid fáilte ó chroí roimh do chuid litreacha, glaonna agus imscrúduithe maidir le comhar gnó.
Tá CHIVET ar cheann de na Stack Cill Cille Breosla Fuarú Aeir tSín 1700W cáiliúil do mhonaróirí agus soláthraithe UAV.
Tá an chairn cille breosla hidrigine seo le haghaidh UVA le feiceáil le dlús cumhachta 888w/kg.
Ligeann ár modúil cille breosla UAV éadrom, dlúthchumhachta do chustaiméirí srianta na teicneolaíochta ceallraí traidisiúnta a sheachbhóthar, ag leathnú go suntasach amanna agus raonta eitilte drone agus cumhacht DC glan á dtáirgeadh i bpacáiste láidir agus éadrom.
Tá ár Modúil Cumhachta Drone Breosla (FCPManna) iontach do raon leathan d'fheidhmchláir tráchtála gairmiúla, lena n-áirítear cigireacht amach ón gcósta, cuardach agus tarrtháil, aerfhótagraif agus léarscáiliú, talmhaíocht bheachtais agus níos mó.

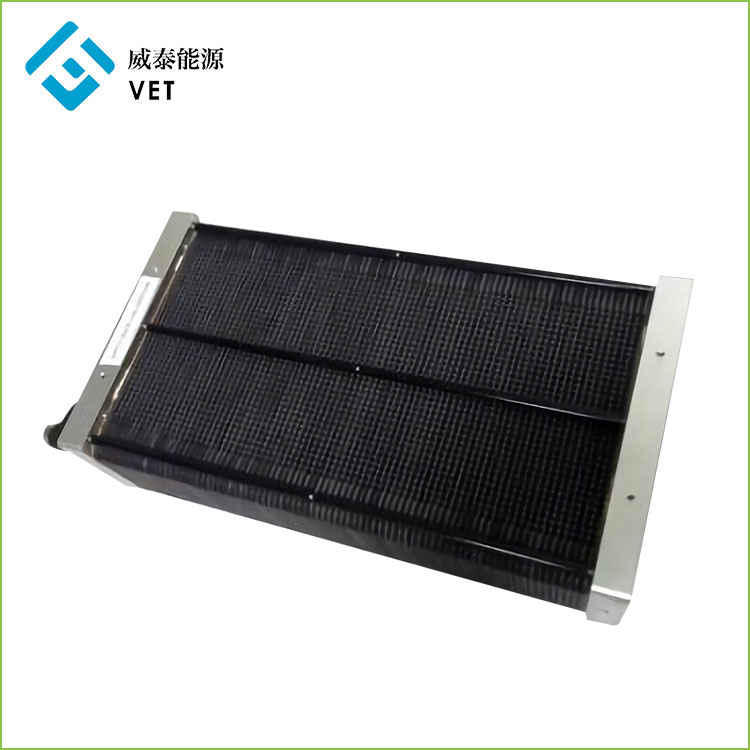

Cruach Cille Breosla Aerfhuaraithe 1700W le haghaidh UAV
Réamhrá 1.Product
•Tá an chairn cille breosla hidrigine seo le haghaidh UVA le feiceáil le dlús cumhachta 888w/kg.
•OibrÃocht ar hidrigin thirim agus ar aer comhthimpeallach
• Miotal láidir Tógáil cille iomlán
• Ideal do hibridiú le ceallraí agus/nó sár-toilleoirí
• Marthanacht agus iontaofacht chruthaithe do
• Ilroghanna cumráide a sholáthraíonn réitigh mhodúla agus inscálaithe
• Raon roghanna cruachta a d'oirfeadh do riachtanais iarratais éagsúla
• Síniú íseal teirmeach agus fuaimiúil
• Sraith agus naisc chomhthreomhara is féidir
Córas Cille Breosla Fuarú Aeir 1700W
Áirítear le córas cille breosla: cruachta, aonad bainistíochta cumhachta, lucht leanúna, comhla solenoid, braiteoir teochta, braiteoir teochta agus taise agus bogearraí rialaithe
Léaráid de Chórais Cille Breosla Aerfhuaraithe 1.7kw
Paraiméadar 2.Product (Sonraíocht)
2.1 Paraiméadar Stack Cill Cille Breosla Fuarú Aeir 1700W
|
||||
Tá dlús cumhachta 888w/kg sa chruach cille breosla seo. Is féidir é a úsáid ar fheidhmchláir ualaithe solais, tomhaltas ísealchumhachta nó ar fhoinse cumhachta iniompartha. Ní chuireann an méid beag teorainn leis d'iarratais bheaga. Is féidir cruacha iolracha a nascadh agus a mhéadú faoinár dteicneolaíocht BMS dílseánaigh chun tacú le feidhmchláir um thomhaltas ardchumhachta. |
||||
H-48-1700 Paraiméadair |
||||
Paraiméadair Aschuir |
Cumhacht Rátáil |
1700W |
||
Voltas Rátáilte |
51V |
|||
Reatha Rátáilte |
33A |
|||
Raon Voltas DC |
43-85V |
|||
Éifeachtúlacht |
≥50% |
|||
Paraiméadair Breosla |
H2 Íonachta |
≠99.99% ï ¼ COï ¼ œ1PPM) |
||
H2 Brú |
0.045i½ž0.07Mpa |
|||
H2 Tomhaltas |
21.6L / nóim |
|||
Paraiméadair Chomhthimpeallacha |
Teocht Chomhthimpeallach Oibriúcháin. |
-5~45℃ |
||
Taise Chomhthimpeallach Oibriúcháin |
10% ~95% |
|||
Teocht Timpeallachta Stórála. |
-10~75„ƒ |
|||
Torann |
≤55 dB@3m |
|||
Paraiméadair Fhisiceacha |
Cruach FC |
24.1(L)*14.9(W)*6.9(H) |
Cruach FC |
2.2KG |
Toisí¼cm) |
Meáchan (kg) |
|||
Córas |
24.1(L)*14.9(W)*229(H) |
Córas |
4KG |
|
Toisí |
Meáchani¼kg) |
ï¼ lucht leanúna agus BMSï¼ ‰ san áireamh |
||
Dlús Cumhachta |
686W/L |
Dlús Cumhachta |
888W/KG |
|
de réir Imleabhar |
de réir Meáchain |
1.7kw cuar polaraithe Stack
2.2 Comhpháirteanna córais cille breosla
2.2.1 Príomh-chomhpháirteanna cúnta (BMS) -- Córas bainistíochta cille breosla
Is féidir leis an gcóras bainistíochta cumhachta speisialta do chruach UAV faoi thiomáint hidrigine cianrialú agus fáil faisnéise an chórais cille breosla a bhaint amach. is féidir é a bheith ina hibrideach cliste le ceallraí tánaisteacha, agus freisin muirear oiriúnaitheach le haghaidh ceallraí tánaisteacha, Is croí-theicneolaíocht é i réimse an iarratais ceallraí cille breosla.
2.2.1 Paraiméadair chaighdeánacha de chóras bainistíochta cille breosla Chivet2022 |
|||
|
|||
Feidhmíocht ionchur |
Uasmhéid sruth ionchuir ag deireadh an FC |
80A |
|
Voltas ionchuir uasta ag deireadh FC |
80V |
||
Uasmhéid sruth ionchuir deireadh ceallraí hibrideach |
80A |
||
Voltas ionchuir uasta deireadh ceallraí hibrideach |
80V |
||
Deireadh ionchur teocht ceithre chainéal |
-60℃-150℃ |
||
Deireadh ionchur teocht agus taise comhthimpeallach cainéal amháin |
-60℃-150℃, RH30i½ž100% |
||
Deireadh ionchur brú dhá chainéal |
0-100MPa |
||
Deireadh glactha comhartha cuisle dhá chainéal |
Úsáidtear é chun luas an lucht leanúna nó an chaidéil a thomhas |
||
Aschur feidhmíochta |
Sruth aschuir hibrideach |
Uasmhéid 80A le haghaidh oibriú fadtéarmach, buaicluach meandarach150A(5min) |
|
Voltas uasta de dheireadh aschuir hibrideach |
80V |
||
Dhá PWM leithead cuisle aschur rialachán luas |
0 ~ 100% rialachán luais, rialú aer fuaraithe Caidéal imshruthaithe lucht leanúna nó fuaraithe. |
||
Aschur cumhachta humidification amháin |
Voltas 5V, sruth uasta 5A |
||
Aschur cumhachta lucht leanúna fuaraithe amháin |
Voltas 12V ~ 36V, uasmhéid reatha 10A |
||
Aschur cumhachta caidéil uisce a scaiptear fuaraithe amháin |
Voltas 12V ~ 36V, uasmhéid reatha 10A |
||
Aschur cumhachta comhla solenoid inlet gáis aon-bhealach cruachta |
Voltas 12V ~ 36V, uasmhéid reatha 3A |
||
Aschur cumhachta comhla solenoid asraon gáis aon-bhealach cruachta |
Voltas 12V ~ 36V, uasmhéid reatha 3A |
||
Aschur cumhachta ualach seachtrach |
Voltas 12V ~ 36V, uasmhéid reatha 6A |
||
Aschur cumhachta rialaithe eitilte |
Voltas 12V ~ 48V, uasmhéid reatha 3A |
||
Seas le calafort aschuir cumhachta |
Uasmhéid reatha 5A |
||
Dhá phort cumarsáide |
485/TTL |
||
Feidhmeanna bogearraí tacaíochta |
Taispeáin: voltas cille breosla, reatha, cumhacht aschuir agus teocht; Leictreach Hibrid Voltas cille, sruth urscaoileadh muirir agus cumhacht aschuir; Cumhacht aschuir iomlán an chórais; timpeallacht Teocht agus taise; Luas lucht leanúna fuaraithe; Brú umar stórála hidrigine agus brú gáis i gceallraí cumhacht |
Is féidir muirearú oiriúnaitheach feidhmíochta reatha leanúnach nó cille breosla a roghnú, agus is é 25A an t-uaslíon luchtaithe (tá an modúl luchtaithe feistithe le lucht leanúna fuaraithe) |
|
Rialú: comhlaí solenoid inlet agus asraonta gáis; Modh muirir agus muirearú ceallraí tánaisteacha Luach reatha, socrú riocht muirir; Socrú luas lucht leanúna fuaraithe agus coinníollacha rialaithe teochta Seasta; Socrú luas caidéil uisce fuaraithe agus coinníollacha rialaithe teochta; Braiteoir brú gáis |
|||
Tréithe comhshaoil |
Teocht Oibre |
-45-60℃ |
|
Taise an timpeallacht oibre |
0-100% |
||
Taise timpeallacht stórála |
-75℃-75c |
||
Paraiméadair fhisiceacha |
méid |
160*120*45mm |
|
Meáchan |
480g |
||
|
|||
2.2.2 Buidéal stórála hidrigine |
|||
Brú oibre |
35MPa |
|
|
toirte |
12L |
||
méid |
D196*L532 |
||
meáchan |
3.85KG |
||
feadh an tsaoil |
Inflate agus deflate 500 uair |
||
|
|||
2.2.3 Comhla solenoid |
|||
Voltas rátáilte |
DC24V |
|
|
Reatha rátáilte |
120+-15%mA |
||
Raon brú |
0-90Kpa |
||
cumhacht |
<2w |
||
teocht oibre |
0C-55℃ |
||
meáchan |
50g |
||
feadh an tsaoil |
Athraigh 100000 uair |
|
|
|
|
|
|
2.2.4 Lucht leanúna fuaraithe |
|
|
|
Cumhacht rátáilte |
57.6w DC48V/1.2A |
|
|
teocht oibre |
-20℃-70℃ |
||
luas |
14900R/nim |
||
méid |
91*91*38mm |
||
Ráta sreafa |
5.1m3/nim |
||
torann |
40dB |
||
feadh an tsaoil |
70000h/40℃ |
||
|
|||
2.2.5 Córas rialaithe fuaraithe lucht leanúna beag |
|||
Cumhacht rátáilte |
1.44w DC24V/0.06A |
|
|
luas |
5000R/nim |
||
méid |
30*30*10mm |
||
meáchan |
8g |
||
torann |
16dB |
||
feadh an tsaoil |
28000h/40℃ |
Iarratas 3.Product agus prionsabal oibre
Pacáiste cumhachta drone a fhorbairt a dhéanfaidh cille breosla PEM
(Oibríonn ag teocht idir -10 ~ 45ºC)
Tá ár Modúil Cumhachta Cille Breosla drone (FCPManna) iontach chun cumhacht a sholáthar do raon leathan d’fheidhmchláir thráchtála UAV gairmiúla, lena n-áirítear UAV iniúchta amach ón gcósta, UAV cuardaigh agus tarrthála, aerghrianghrafadóireacht agus UAV mapála, cruinneas talmhaíocht UAV agus níos mó.
Úsáideann cealla breosla imoibrithe leictriceimiceacha chun leictreachas a tháirgeadh gan dócháin. Comhcheanglaíonn cealla breosla hidrigine hidrigin le hocsaigin ón aer, ag astú teasa agus uisce amháin mar sheachtháirgí. Tá siad níos éifeachtaí ná innill dócháin inmheánaigh, agus murab ionann agus cadhnraí, ní gá iad a athluchtú agus leanfaidh siad ag oibriú chomh fada agus a chuirtear breosla ar fáil dóibh.
Déantar ár gcealla breosla drone a aer-fhuaraithe, agus déantar an teas ón gcruach cille breosla a sheoladh chuig plátaí fuaraithe agus a bhaint trí bhealaí sreafa aeir, rud a fhágann go bhfuil réiteach cumhachta simplithe agus cost-éifeachtach ann.
Ceann de phríomhchodanna na cille breosla hidrigine ná graifítPláta dépholach. In 2015, chuaigh VET isteach sa tionscal cille breosla lena buntáistí a bhaineann le plátaí dépholach a tháirgeadh.
Tar éis blianta taighde agus forbartha, tá teicneolaíocht aibí ag tréidlianna chun fuarú aeir a tháirgeadh 10w-6000w cealla breosla hidrigine, cill breosla hidrigine UAV 800w-3000w, Maidir leis an bhfadhb stórála fuinnimh is mó de fhuinneamh nua, chuireamar ar aghaidh an smaoineamh go n-athraíonn PEM leictreachas. fuinneamh isteach i hidrigin le haghaidh stórála agus gineann cill bhreosla hidrigine leictreachas le hidrigin. Is féidir é a nascadh le giniúint cumhachta fótavoltach agus giniúint hidreachumhachta.
