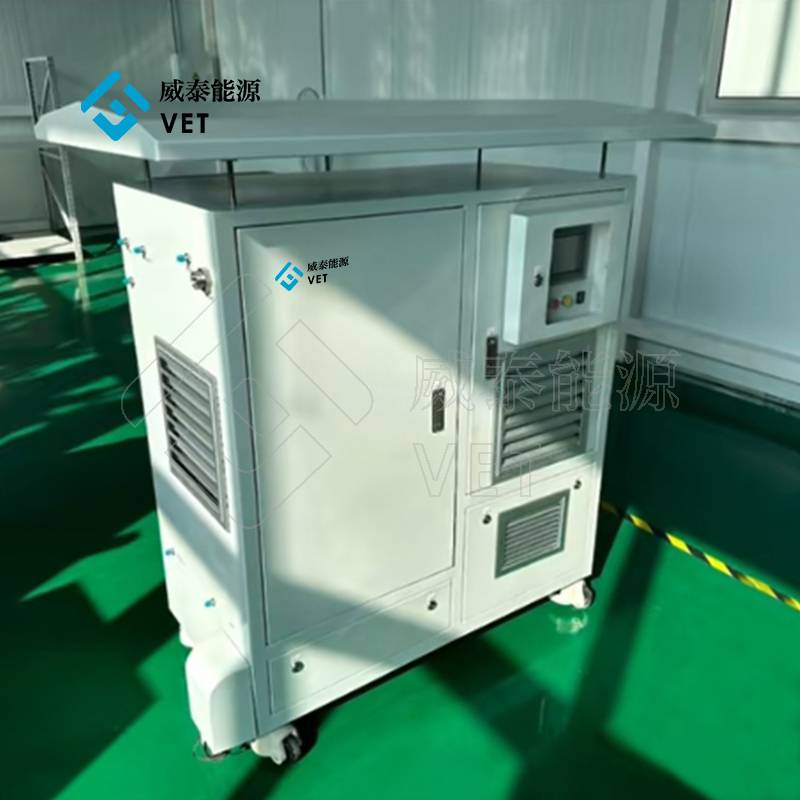

Córas giniúna cumhachta táirgthe hidrigine meatánóil 3KW

Léiríonn an córas giniúna cumhachta táirgthe hidrigine meatánóil 3KW ón tSín-Vet tuaslagán ceannródaíoch i réimse an fhuinnimh ghlan. Comhcheanglaíonn an córas seo teicneolaíocht táirgthe hidrigine ard -mheatánóil le giniúint chumhachta éifeachtach, ag tairiscint rogha iontaofa agus neamhdhíobhálach don chomhshaol ar ghnáthfhoinsí fuinnimh.

Déanann an córas giniúna cumhachta seo teicneolaíocht cille breosla hidrigine a ghiaráil chun hidrigin a dhíorthaítear ó mheatánól a thiontú ina leictreachas. Tá an próiseas éifeachtach agus inbhuanaithe, rud a chiallaíonn gur rogha iontach é chun astaíochtaí carbóin a laghdú agus éilimh fuinnimh a chomhlíonadh. Tá an córas deartha le haghaidh feidhmeanna éagsúla, tá an córas oiriúnach le húsáid i saoráidí tionsclaíocha, i stáisiúin chumhachta cianda, agus i soláthairtí fuinnimh cúltaca.

Sreabhadh próisis

Prionsabal an phróisis den chóras seo:

Is é bunphrionsabal an phróisis trealaimh ná gal meatánóil a úsáid chun freagairt le gal uisce faoi ghníomh an chatalaíoch ag ardteocht chun amh hidrigine a ghiniúint, cuir isteach an purifier le haghaidh íonú chun hidrigin ard-íonachta a fháil, agus ansin úsáid a bhaint as an gcóras cille breosla le sruth chun an t-aonad cumhachta a chumhachtú, nó é a stóráil sa chóras stórála fuinnimh bunaithe ar cheallraí.

Is éard atá san imoibriú athchóirithe uisce meatánóil ná córas imoibriúcháin casta il-chomhpháirteach, il-imoibriúcháin catalaíoch-soladach. D'fhéadfadh go mbeadh:

Imoibriú athchóirithe gaile meatánóil (an príomh -imoibriú);

CH3OH +H2O → CO2 +3H2, AH = +49 KJ/mol

Frithghníomhaíocht scoilteadh meatánóil:

CH3OH → CO +2H2, AH = +91KJ/mol

Imoibriú gáis uisce droim ar ais:

CO2+ HZ → CO+ H2O, AH =+ 42 KJ/mol

Seo a leanas an próiseas iomlán: Ar an gcéad dul síos, déantar an t-uisce agus an meatánól díshaillte a mheascadh de réir an chóimheas SET, agus ansin déantar iad a instealladh isteach sa chóras íonaithe hidrigine a athchóiriú trí chaidéal insilte ardbhrú. Tar éis an leacht measctha a ghalú go tapa sa vaporizer, téann sé isteach sa leaba chatalaíoch (400-500 ° C) chun imoibriú athchóirithe gaile meatánóil a dhéanamh. Is iondúil go mbíonn an ráta comhshó aon phas de mheatánól os cionn 95%, ag giniúint 75% H2, 24% CO2 agus níos lú ná 3% de gháis neamhíonachta amhail CO agus CH4, atá amh hidrigine. Is féidir leis an amh hidrigine seo dul isteach go díreach leis an purifier membrane miotail dlúth, ar féidir leis an t-amh hidrigine a íonú i hidrigin le íonacht gar do 5n, a chomhlíonann riachtanais na gceall breosla malartaithe prótóin le haghaidh hidrigine in ISO 14687-2019 agus GBT37244-2018 caighdeáin. Is féidir an hidrigin íonaithe a úsáid go díreach san aonad hidrigine tar éis don chill bhreosla leictreachas a ghiniúint, agus déantar fuinneamh ceimiceach hidrigine a thiontú ina fhuinneamh leictreach tríd an gcill bhreosla. Is féidir an fuinneamh leictreach ginte a úsáid le haghaidh soláthar cumhachta seachtrach nó é a stóráil le haghaidh fuireachas trí chóras stórála fuinnimh ceallraí litiam. Taispeántar sreabhadh an phróisis san fhigiúr thíos:
