Teicneolaíocht Taiscthe Cumhdach pláta bipolar miotail

Le linnscannán malartaithe prótóincealla breosla,plátaí bipolar miotailtá siad an -so -ghabhálach maidir le creimeadh agus díghrádú feidhmíochta mar gheall ar na coinníollacha inmheánacha géara, mar sin ní mór bratuithe feidhmiúla a ullmhú ar a ndromchlaí chun freastal ar riachtanais feidhmíochta agus marthanachta.

Tá cur i bhfeidhm na teicneolaíochta sciath leathan agus éagsúil, lena n -áirítear bratuithe miotail lómhara amhail ór, platanam, ruthenium agus iridium, chomh maith le bratuithe carbóin agus bratuithe ilchodacha carbóin. Braitheann roghnú agus cur i bhfeidhm ábhar brataithe ar airíonna an tsubstráit agus ar an bhfeidhmíocht riachtanach, amhail seoltacht, cobhsaíocht cheimiceach nó friotaíocht creimthe.

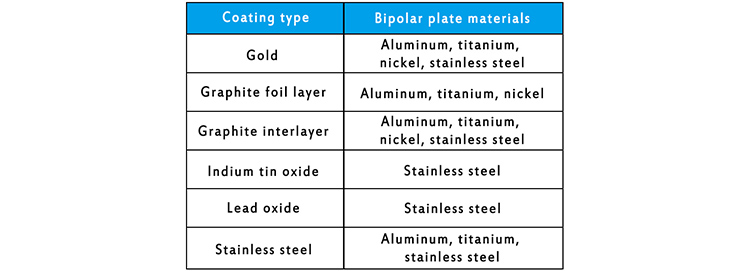

Ábhair sciath le haghaidh plátaí bipolar miotail

Ina measc, baineann plátaí tíotáiniam úsáid as réitigh sciath plating óir den chuid is mó, agus tá plating carbóin ann freisin. Ós rud é go n-úsáidtear plátaí tíotáiniam den chuid is mó in iarratais ardleibhéil, amhail taighde ollscoile, fomhuireáin agus longa, roghnaítear plating óir go forleathan mar gheall ar a iontaofacht ard.

Ina theannta sin, is minic a úsáidtear foshraitheanna cruach dhosmálta in iarratais níos eacnamaíche, ag baint úsáide as plating carbóin den chuid is mó, go háirithe bratuithe carbóin ilchodacha (d'fhéadfadh ábhair ilchodacha de nítríd tíotáiniam, ocsaíd tíotáiniam nó cairbíd tíotáiniam a bheith i mbratuithe carbóin ilchodacha).

Modhanna ullmhúcháin sciath agus foirmiú scannáin

Ó thaobh bealaí próisis sciath, tá ceithre phríomhbhealach próisis éagsúla ann faoi láthairpláta bipolar miotail.

Faoi láthair, úsáidtear próiseas PVD níos coitianta i mbratuithe pláta miotail sa tSín. Tá íonacht ard agus dlús maith ag an gclúdach ag baint úsáide as próiseas PVD, agus tá an sciath nasctha go daingean leis an tsubstráit. Ní théann an t -ábhar foshraithe i bhfeidhm ar an sciath agus is teicneolaíocht modhnaithe dhromchla pláta bipolar miotail idéalach é.

Roimh an sil -leagan sciath, is féidir urscaoileadh glow ian argón a dhéanamh ar dtús, a úsáidtear go príomha le haghaidh glantacháin agus gníomhachtaithe dromchla. Trí ian argón a ianú ag ardvoltas, ag baint úsáide as a thionchar beag agus a éifeacht sputtering, tá dromchla an phláta tíotáiniam/tíotáiniam eitseáilte chun ocsaídí agus truailleáin a bhaint, ag nochtadh dromchla úr le haghaidh sil -leagain sciath ina dhiaidh sin.

1. stua catóide

Is teicneolaíocht PVD tipiciúil agus éifeachtach é teicneolaíocht ARC Catóide a úsáideann urscaoileadh stua i dtimpeallacht fholús chun sprioc -ábhair chatóide sholadacha a ghalú agus a ianú, agus trí éifeacht neartaithe plasma, téann na hiain seo ar dhromchla an tsubstráit anóid agus taisce isteach i scannán.

Sa phróiseas seo, déantar an sprioc-ábhar catóide a ghalú ag an ARC ag teocht ard chun gal miotail a fhoirmiú, a chuirtear ansin in ian ardfhuinnimh faoi ghníomh an réimse leictrigh. Déantar na hiain seo a luathú ag an bpáirc leictreach agus buaileann siad an dromchla foshraithe le fuinneamh cinéiteach ard, rud a fhágann go bhfuil an sciath pláta bipolar miotail á bhaint amach.

Ní hamháin go bhfuil an stua catóide oiriúnach le haghaidh bratuithe miotail, ach is féidir é a úsáid freisin chun scannáin chomhdhúile agus cóimhiotail eile a ullmhú, amhail bratuithe ilchodacha, cairbíd tíotáiniam, nítríd tíotáiniam, etc.

2. MS/PFS Magnetron Sputtering

MS/PFS Is teicneolaíocht PVD ardleibhéil é magnetron MS/PFS freisin a fhéadann bratuithe a tháirgeadh le hairíonna den scoth amhail cruas ard, friotaíocht ardchaite, agus friotaíocht creimthe ard, agus is féidir leis tiús, comhdhéanamh agus struchtúr an sciath a rialú go cruinn. Úsáidtear é den chuid is mó chun bratuithe miotail lómhara a thaisceadh, mar shampla plating óir agus plating platanam.

Is é an bunphrionsabal a bhaineann le sputtering maighnéada ná leictreoin ardluais a dhéanamh chun an sprioc-ábhar a bhualadh chun plasma a ghiniúint faoi ghníomh comhcheangailte réimsí leictreacha agus maighnéadacha i dtimpeallacht i bhfolús. Déantar na cáithníní (ian den chuid is mó) sa phlasma a luathú faoi ghníomh an pháirc leictrigh agus faoi dhromchla an sprioc -ábhair a bhomáil, ionas go bhfaigheann na hadaimh sprice (nó móilíní) go leor fuinnimh chun briseadh amach as an dromchla agus go dtagann siad ar deireadh ar an tsubstráit bipolar miotail chun scannán tanaí a chruthú.

Buntáistí suntasacha a bhaineann le bratuithe ar phlátaí bipolar miotail

▪ Feabhas a chur ar fhriotaíocht creimthe

Faoi choinníollacha oibriúcháin cille breosla hidrigine, go háirithe taise ard, timpeallachtaí ardteochta agus bun-aigéad,plátaí bipolar miotailtá siad so -ghabhálach do chreimeadh. Is féidir le bratuithe bacainn chosanta a chruthú chun creimeadh a chosc agus saol seirbhíse na bplátaí bipolar a leathnú. Mar shampla, is féidir le húsáid bratuithe miotail lómhara amhail platanam, ór nó pallaidiam creimeadh agus ocsaídiú a chosc go héifeachtach.

▪ Seoltacht a fheabhsú

Le linncealla breosla, teastaíonn ard -seoltacht ó phlátaí bipolar chun a chinntiú go ndéantar an sruth reatha a chinntiú. Trí bratuithe, is féidir friotaíocht an dromchla miotail a laghdú, is féidir éifeachtúlacht seolta na srutha a fheabhsú, agus is féidir feidhmíocht na gceall breosla a fheabhsú. Mar shampla, is féidir le plating airgid nó plating copair seoltacht na miotal a fheabhsú.

▪ Laghdaigh sceitheadh ​​gáis

Ní mór hidrigin agus ocsaigin i gcealla breosla a dháileadh go héifeachtach trídplátaí bipolar. Is féidir le bratuithe cabhrú le dromchlaí miotail a shéalú, sceitheadh ​​gáis a chosc, agus éifeachtúlacht oibriúcháin agus sábháilteacht na gceall breosla a chinntiú.

▪ Feabhas a chur ar neart meicniúil

Is féidir leis an sciath feabhas a chur ar neart meicniúil an phláta bipolar freisin, an damáiste a laghdú de bharr brú gáis, leathnú teirmeach nó tionchar fisiciúil, agus a chinntiú cobhsaíocht struchtúrach an phláta bipolar in úsáid fhadtéarmach.

▪ Laghdaigh tréscaoilteacht hidrigine

I gcásanna áirithe, féadfaidh hidrigin dul tríd anpláta déphobailÁbhar, go háirithe le linn úsáid a bhaint as plátaí bipolar miotail, áit a bhféadfadh hidrigin a bheith ina chúis le miotal miotail. Is féidir leis an sciath cosc ​​a chur ar thréscaoilteacht hidrigine go héifeachtach agus iontaofacht fhadtéarmach an phláta bipolar a chinntiú.
