Cad é struchtúr inmheánach cille breosla?

Cad chuige a n -úsáidtear an chairn hidrigine?

Cealla breosla hidrigineis feistí iad a itheann hidrigin chun leictreachas a ghiniúint. Tá taighde forleathan á dhéanamh orthu agus iad a úsáid mar gheall ar a ndlús ardchumhachta, a meáchan éadrom, a méid beag, agus a n -astaíochtaí carbóin nialais.Cealla breosla hidrigineIs féidir é a úsáid mar sholáthar cumhachta do thithe, do ghnólachtaí, nó do shaoráidí poiblí, chomh maith le rothair leictreacha, carranna, agus fiú drones.

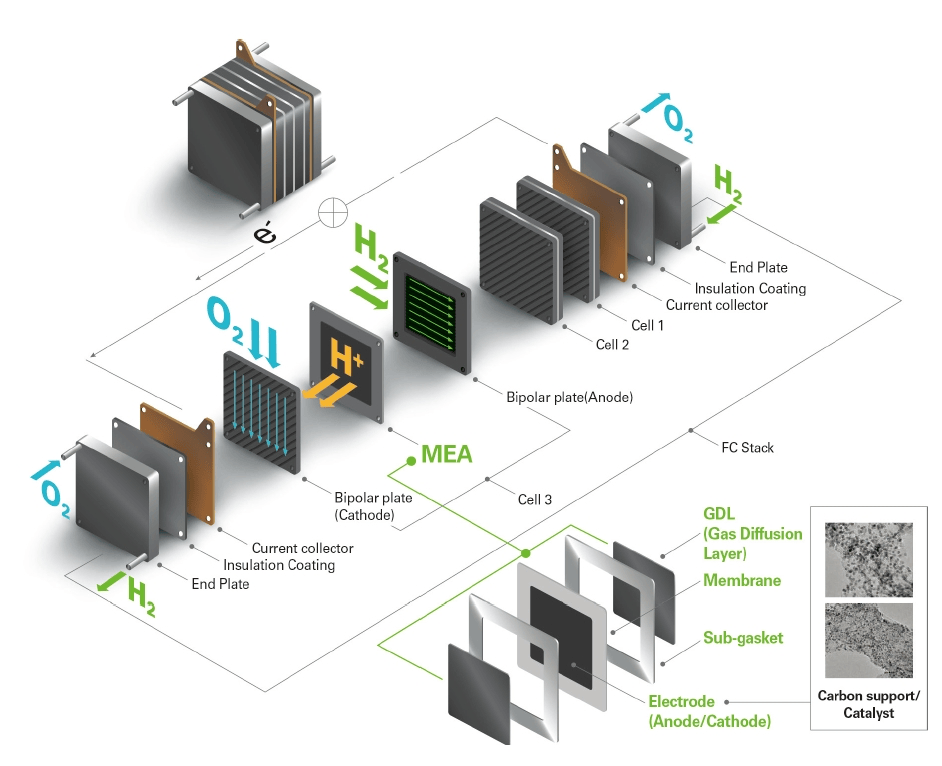

Cad é an dearadh struchtúrach inmheánach ar chairn cille breosla hidrigine?

Is éard atá i gcillín amháin aTionól leictreoid membrane (MEA)agus apláta déphobail(Is é an taobh amháin an anóid agus is é an taobh eile an catóid). Tá voltas gach cille aonair thart ar 0.6V. Cumhacht aschuir acill bhreosla Ag brath ar a mhéid. Trí úsáid a bhaint as ilchealla aonair chun achar dromchla na cille aonair a chairn agus a shaincheapadh, is féidir leis an voltas agus an sruth a rialú chun na riachtanais chumhachta éagsúla sa saol a chomhlíonadh. Mar shampla, voltas naFuinneamh Fuinnimh 100W Stack HidrigineIS 12V, agus is é líon na gceall aonair ná 20.

Cealla breosla hidrigineIs iondúil go ndéantar iad a chruachadh le ilchealla aonair. Tá anóid gach cille aonair ceangailte le catóid na cille singil in aice láimhe chun cairn a dhéanamh i sraith. Tar éis don chruachadh a bheith críochnaithe, tá pláta bailitheora agus pláta inslithe faoi seach le dhá cheann an chairn chun bailiúchán reatha agus aonrú leictreach a bhaint amach. Tá pláta an bhailitheora, mar mheán seoltaí, freagrach as leictreoin na cille ceallraí a onnmhairiú agus iad a thabhairt isteach sa chiorcad seachtrach, agus cinntíonn an pláta inslithe sábháilteacht leictreach agus oibriú cobhsaí an cruan hidrigine.

Tá plátaí deiridh suiteáilte ag an dá cheann den chairn, a bhfuil ról na tacaíochta meicniúla, an tséalaithe agus na bainistíochta teirmeach acu. Is iondúil go mbíonn bealaí fuaraithe ag na plátaí deiridh chun a chinntiú go bhfuil an Stack Cill Bhreosla Fanann sé sa raon teochta oibriúcháin is fearr le linn na hoibríochta. Trí na plátaí deiridh a bhogadh, baineann an tionól iomlán le cobhsaíocht struchtúrach agus séalaithe, ag cinntiú iontaofacht na feidhmíochta gáis agus leictreachais.

Cad iad na comhpháirteanna de chill breosla hidrigine?

Tionól leictreoid membrane (MEA): Tionól leictreoid membrane (MEA) is é an croí -chomhpháirt deCill Bhreosla Scannán Malartaithe Proton (PEMFC). Go ginearálta, ancatalaíoch déantar é a spraeáil nó a aistriú ar an dá thaobh denMembrane Malartaithe Proton (PEM)3 shraith deCCM, agus ansin aCiseal Idirleathaithe Gáis (GDL)cuirtear é ar an dá thaobh den CCM chun MEA 5-chiseal a fháil. Más gá, is féidir gasket a chur leis chun é a dhéanamh aStuif 7 ciseal. Tugtar an limistéar gníomhach ar an gcuid atá clúdaithe le catalaíoch. Is féidir le fuinneamh tréidlia a sholátharMEA do chill bhreosla, agus is féidir méid an limistéir ghníomhaigh agus an scannáin a oiriúnú chun freastal ar riachtanais éagsúla.

Catalyst Aistriú Priontáil ar an dá thaobh den scannán malartaithe prótóin (PEM)

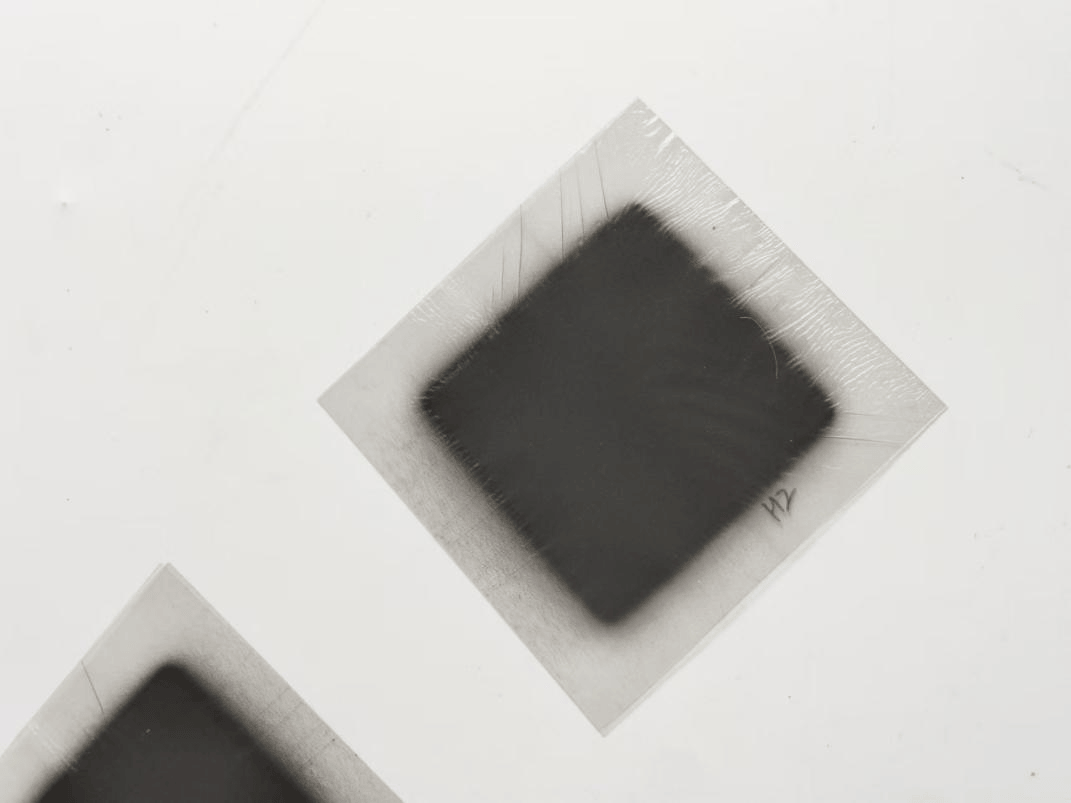

Catalyst Spraying ar an scannán malartaithe prótóin (PEM)

Pláta déphobail: Anpláta déphobailatá freagrach as sruth ceallraí aonair a dhéanamh, mar sin an pláta déphobailNí mór go mbeadh seoltacht mhaith ann. Dromchla an pláta déphobail tá sé greanta le bealaí gáis (réimsí sreafa), a mbíonn trí chineál acu de ghnáth: réimsí sreafa serpentine, réimsí sreafa comhthreomhara, agus réimsí sreafa idir -dhigigitated. Is é feidhm an réimse sreafa ná hidrigin agus ocsaigin a dháileadh níos cothroime i gcillín amháin agus uisce a scaoileadh in am chun éifeachtúlacht imoibriú leictriceimiceach an fhrithghníomhaíochta a chinntiúcill breosla hidrigine. Is féidir le fuinneamh tréidliachta éagsúlacht a sholátharplátaí bipolaragus tacú le saincheapadh.

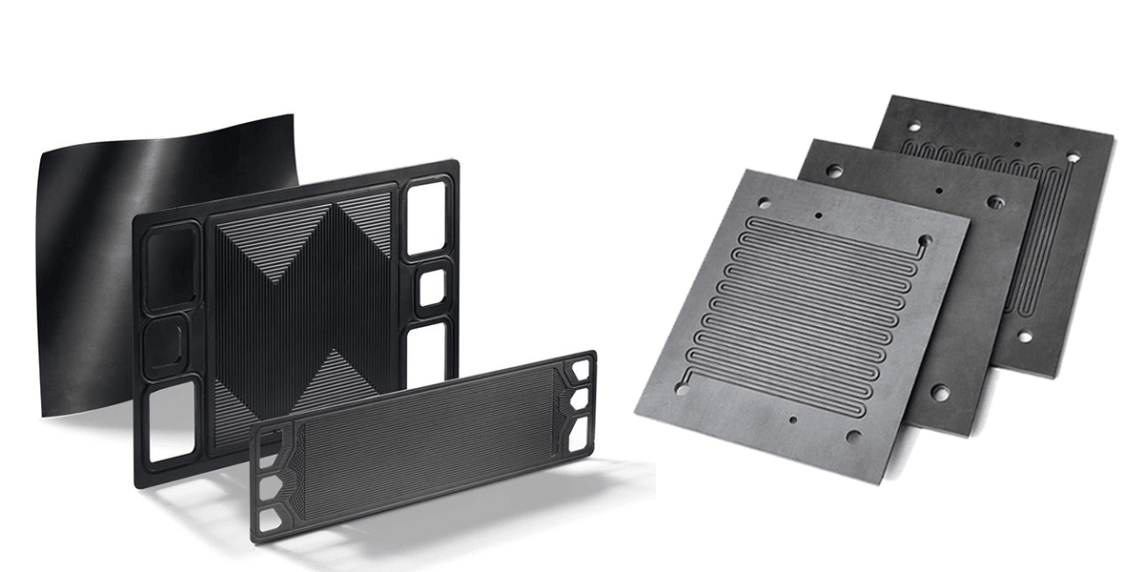

Pláta déphobail

Bailitheoir reatha: Is í an phríomhfheidhm atá aige an sruth a ghintear ag an Stack Cill Bhreoslachun sreabhadh éifeachtach reatha a chinntiú.

Pláta inslithe: Is é príomhfheidhm an phláta inslithe ná cosc ​​a chur ar na cealla aonair nóStack Cill Bhreoslaó ghearrchiorcáil le codanna miotail seachtracha. Ina theannta sin, ní mór dó an brú ollmhór agus an teocht ard a sheasamh de bharr comhbhrú cruachta.

Maide deiridh: Is comhpháirt struchtúrach é an pláta deiridh atá suite ag an dá thaobh dencill bhreosla. Is í an phríomhfheidhm atá aige ná tacaíocht sheachtrach a sholáthar don chill bhreosla, cobhsaíocht ancill bhreosla, agus cabhrú leis an gcairn cille breosla a shéalú chun gás nó sceitheadh ​​leachtach a chosc.

Cad iad na hábhair atá ag teastáil le haghaidh cille breosla hidrigine?

Leictreoid membrane: Scannán malartaithe prótóinIs iondúil go mbíonn membrane Nafion agus seicní malartacha eile leis an bhfeidhm chéanna. Miotail lómhara marplatanamde ghnáth úsáidtear iad mar chatalaígh do chealla breosla hidrigine.Ciseal idirleata gáisde ghnáth páipéar carbóin nóéadach carbóin. Is iondúil go ndéantar gasket as ábhar PTFE.

Pláta déphobail: Pláta déphobailis féidir iad a dhéanamh as cineálacha éagsúla ábhar, mar shampla miotal, miotal brataithe, graifít, ábhar ilchodach C-C, srl.ceist, agus cuirfimid réiteach in oiriúint do do riachtanais shonracha.

Pláta bailitheoir: Pláta copair de ghnáth.

Pláta inslithe: De ghnáth déanta as ábhar sintéiseach le insliú maith agus leaisteachas áirithe.

Maide deiridh: Soláthraíonn fuinneamh tréidliachta cruach dhosmálta agus plátaí deiridh cóimhiotail miotail eile.
